Klem Tengah dan Klem Akhir

Jujur saja—ketika orang berbicara tentang sistem pemasangan PV, semua perhatian tertuju pada rel, tiang, dan pondasi. Namun bagian yang menahan panel surya pada tempatnya adalah klem—klem tengah dan akhir clamp. Di Xiamen Honor Energy, kami telah berkecimpung dalam bisnis ini cukup lama untuk mengetahui satu hal: jika klem Anda rusak, seluruh rangkaian Anda akan bermasalah.

Apa sebenarnya klem tengah dan klem ujung, dan mengapa Anda memerlukan keduanya?

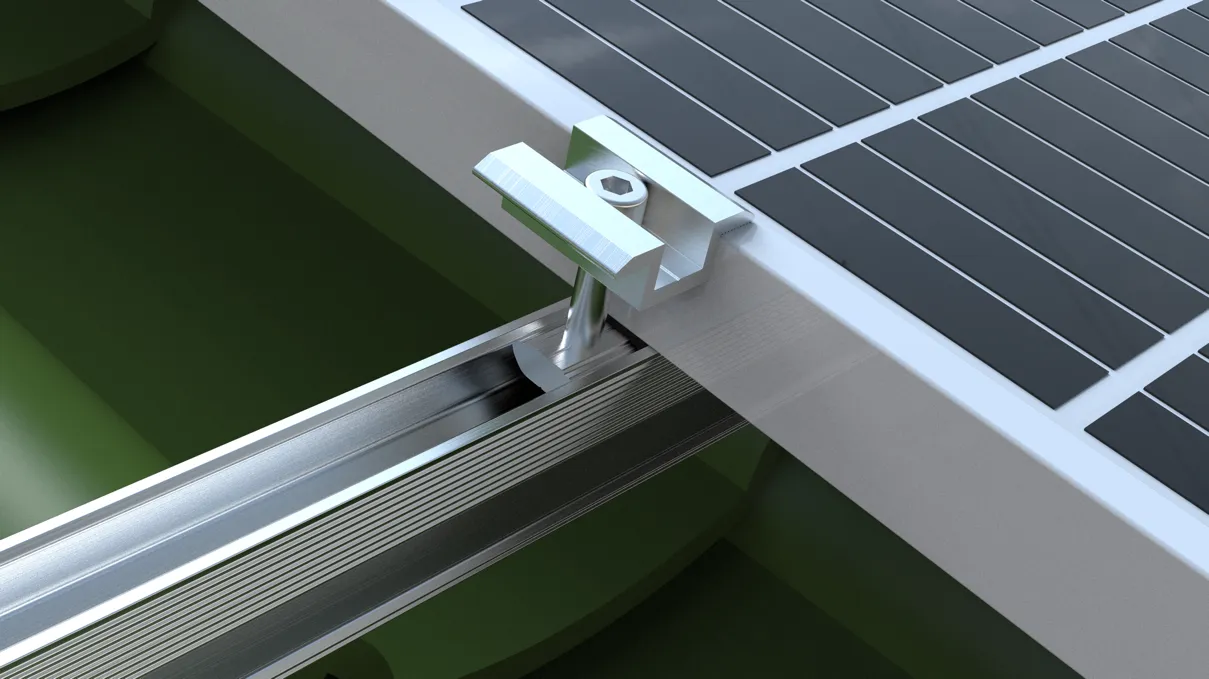

Sejujurnya, keduanya melakukan tugas inti yang sama: menahan panel surya di atas rel. Namun tempat mereka duduk membuat perbedaan besar. Klem tengah berada di antara dua panel.

Bayangkan ini—Anda memiliki satu panel di kiri dan satu lagi di kanan, dan penjepit tengah berada tepat di celahnya, mencengkeram tepi keduanya secara bersamaan. Ini menjaga jarak tetap rata, menghentikan panel agar tidak keluar dari jalurnya, dan mengunci semuanya dengan erat ke rel di bawahnya. Setiap panel membutuhkan dua hal ini—satu di setiap sisi. Klem ujung adalah ujung buku. Mereka melakukannya di awal dan akhir setiap baris, hanya mengambil tepi luar panel pertama dan terakhir. Tugas mereka adalah menjaga seluruh barisan agar tidak tergelincir ke samping saat angin menerpa. Tanpa mereka, deretan panel itu perlahan-lahan akan lepas seiring berjalannya waktu. Jadi secara sederhana: klem tengah terhubung, dan tutup klem ujung. Gunakan keduanya, atau susunan Anda tidak akan bertahan lama. Klem ujung (juga disebut klem samping atau klem tepi) dipasang di tepi luar setiap baris panel. Setiap penjepit ujung hanya menahan satu tepi luar modul, bertindak sebagai "penutup" untuk mencegah seluruh baris bergeser ke samping di bawah angin kencang atau getaran. Klem ujung memerlukan desain yang lebih hati-hati dibandingkan klem tengah karena klem hanya mencengkeram satu panel—di bawah beban, klem cenderung berputar atau terlepas dari rangka jika tidak dirancang dengan benar. Secara sederhana: klem tengah menangani sambungan antar panel, dan klem ujung menangani bagian tepinya. Anda memerlukan keduanya untuk mengubah deretan panel individual menjadi satu struktur yang kokoh.

Spesifikasi

Kompatibel dengan Sebagian Besar Panel di Pasaran Klem tengah dan klem ujung kami dirancang untuk kompatibilitas maksimum. Modul PV arus utama memiliki ketebalan rangka mulai dari 30mm hingga 50mm, dan produk kami mencakup hampir semuanya. Ukuran penjepit tengah standar (ketebalan modul): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Ukuran penjepit ujung standar (tinggi bingkai modul): 35mm / 40mm / 45mm / 50mm Panjang penjepit: Standar 40mm, 50mm, 60mm – panjang khusus tersedia berdasarkan permintaan. Jarak panel (penjepit tengah): 20mm, 26mm, 28mm, dll. Kami juga menawarkan klem tengah yang dapat disesuaikan dan klem ujung yang dapat disesuaikan yang mencakup 30/34/38/42mm atau 35/40/45/50mm dalam satu model. Lebih sedikit SKU di gudang Anda, lebih sedikit sakit kepala di lokasi kerja.

Bahan dan Selesai

Bodi Aluminium, Klem Perangkat Keras Baja Tahan Karat diletakkan di luar ruangan, terkena sinar matahari, hujan, dan perubahan suhu dari tahun ke tahun. Jika bahannya tidak tepat, bahannya akan berkarat dalam tiga hingga lima tahun. Klem tengah dan klem ujung kami terbuat dari paduan aluminium 6063-T5 – kelas aluminium yang paling terbukti dan banyak digunakan di industri pemasangan PV. Ia menawarkan kekuatan tarik tinggi, bobot rendah, dan ketahanan korosi yang sangat baik, dengan masa pakai 20-25 tahun di lingkungan luar ruangan. Perlakuan permukaan dilakukan secara anodisasi – perak alami atau lapisan bening, dengan ketebalan film oksida 8-10 mikron. Film tipis ini secara dramatis meningkatkan ketahanan terhadap korosi. Lapisan anodisa hitam atau elektroforesis juga tersedia untuk kebutuhan khusus. Perangkat kerasnya terbuat dari baja tahan karat 304 atau 316 – baut dan mur yang tidak akan berkarat sementara bagian aluminiumnya masih dalam kondisi bagus. Bantalan anti selip terbuat dari karet EPDM (monomer etilen propilena diena), ditempatkan di antara penjepit dan rangka modul. Bantalan ini memiliki dua tujuan: meningkatkan gesekan untuk mencegah pergerakan panel di bawah beban angin, dan melindungi gaya penjepitan untuk menghindari goresan atau perubahan bentuk rangka aluminium. Karet EPDM tahan terhadap sinar UV dan tahan lama, memiliki kinerja andal dari -40°C hingga 80°C.

Jenis Apa Yang Kami Tawarkan?

Anda mungkin mengira klem tengah dan klem ujung cukup mudah – dan sebagian besar memang demikian. Namun selama bertahun-tahun, kami telah belajar bahwa satu ukuran pasti tidak cocok untuk semua. Proyek yang berbeda, panel yang berbeda, kondisi lokasi yang berbeda – semuanya memerlukan sesuatu yang sedikit berbeda. Jadi inilah yang kami simpan: Klem tengah standar – ini adalah alat kerja Anda. Mereka cocok dengan panel silikon kristal berbingkai konvensional, seperti yang Anda lihat di 90% proyek di luar sana. Kompatibel dengan ketebalan modul dari 30mm hingga 50mm. Tidak ada yang mewah, hanya kokoh dan dapat diandalkan. Klem ujung standar – ide yang sama, tetapi untuk tepi luar. Kisaran ketebalan yang sama, pemasangan langsung yang sama. Mereka melakukan persis apa yang seharusnya mereka lakukan dan mereka melakukannya dengan baik.

Klem tengah yang dapat disesuaikan

Di sinilah segalanya menjadi pintar. Satu penjepit mencakup berbagai ketebalan—30/34/38/42 mm atau 35/40/45/50mm dalam satu model. Tidak perlu lagi menebak-nebak ketebalan yang Anda perlukan, tidak perlu lagi menyimpan empat komponen berbeda untuk empat pekerjaan berbeda. Ambil satu kotak dan Anda terlindungi untuk sebagian besar skenario. Klem ujung yang dapat disesuaikan—konsep penyesuaian yang sama, tetapi untuk posisi tepi. Memberi Anda fleksibilitas yang sama di ujung baris Anda. Klem bagian tengah dan ujung film tipis—ini adalah ciri khasnya. Modul film tipis jauh lebih tipis daripada panel kristal standar—kita berbicara tentang 5 hingga 7,7 mm. Klem biasa tidak akan mencengkeramnya dengan benar. Jadi kami membuat yang khusus dengan profil rahang yang lebih sempit, dirancang khusus untuk menahan panel film tipis dengan aman tanpa merusak bagian tepinya. Itu adalah susunan pemain kami. Jika Anda memerlukan sesuatu di luar penawaran standar ini—ketebalan non-standar, panjang tertentu, hasil akhir tertentu—kami juga dapat melakukan pengerjaan khusus.

Instalasi

Sederhana, Cepat, Tanpa Perlu Pengeboran Pemasangan klem sangat mudah—tidak perlu mengebor panelnya sendiri. Prosedur standar: pasang rel (saluran U, saluran C, atau rel aluminium) ke struktur pendukung, letakkan panel PV di atas, letakkan klem tengah di antara panel yang berdekatan dan klem ujung di tepi luar, lalu kencangkan bautnya. Setiap modul memerlukan dua klem tengah, dan setiap baris memerlukan dua klem ujung. Torsi pengencangan yang disarankan adalah 8-15 N·m, tergantung pada ketebalan modul dan kondisi lokasi. Terlalu longgar, panel akan bergeser tertiup angin; terlalu ketat, dan Anda berisiko merusak rangka modul. Rekomendasi torsi terperinci disertakan dalam setiap pengiriman.

Aplikasi

Dari atap hingga dudukan di tanah, carport hingga klem tengah BIPV dan klem ujung digunakan di hampir semua jenis instalasi PV. PV atap terdistribusi: Atap baja bergelombang, atap beton datar, atap miring—klem mengamankan panel ke rel. Pembangkit listrik tenaga surya yang dipasang di tanah: Puluhan ribu panel dihubungkan panel demi panel dengan klem tengah dan ujung. Bagaimana dengan carport? Ceritanya sama—panel dipasang pada struktur carport, dan klem berfungsi persis seperti biasanya: menahan semuanya dengan erat.

BIPV sedikit berbeda karena panel sebenarnya merupakan bagian dari bangunan itu sendiri. Tapi coba tebak? Anda masih membutuhkan klem. Itu bukan pilihan.

Dan sejujurnya, tidak masalah jika Anda menggunakan modul kaca tunggal atau ganda, datar atau miring—klem tengah dan klem ujung adalah perekat yang menjaga keseluruhan rangkaian agar tidak berantakan. Tanpanya, Anda hanya mendapatkan tumpukan panel yang lepas.

Mengapa Memilih Produk Kami?

Kami tidak akan menutup-nutupinya—Xiamen Honor Energy telah berkecimpung dalam bisnis pemasangan PV selama bertahun-tahun. Kami tahu persis di mana letak kesalahan dalam instalasi tenaga surya. Klemnya mungkin kecil, tetapi lebih sering rusak daripada yang diperkirakan orang. Sekrup yang longgar, karet yang sudah tua, lapisan anodisasi yang aus—salah satu dari detail ini dapat membahayakan keamanan keseluruhan rangkaian. Itu sebabnya kami tidak mengambil jalan pintas dalam hal material: aluminium 6063-T5, baja tahan karat 304, dan karet EPDM—semuanya merupakan solusi standar industri yang telah terbukti. Anodisasi yang tepat berarti layanan luar ruangan selama 20 tahun tanpa masalah. Spesifikasi kami mencakup sebagian besar panel di pasaran – dengan ketebalan 30 mm hingga 50 mm, pada dasarnya semuanya tercakup. Dan jika Anda memerlukan ukuran khusus, kami juga dapat melakukannya. Klemnya kecil. Tapi jangan meremehkan mereka. Jika Anda membutuhkan klem yang andal dan tidak akan mengecewakan Anda, hubungi kami.
