Penjepit Ujung Surya

Komponen tetap: Melalui koordinasi badan penjepit dan baut, ujung modul fotovoltaik dikunci dengan kuat ke rel pemandu penyangga, menyeimbangkan bobot modul dan beban eksternal (seperti angin dan salju, tekanan angin).

Perlindungan penyangga: Beberapa klem ujung dilengkapi dengan gasket karet atau silikon di dalamnya, yang dapat mengurangi gesekan langsung antara rangka komponen dan badan penjepit logam, mencegah rangka tergores, dan pada saat yang sama mengurangi tegangan muai dan kontraksi termal yang disebabkan oleh perubahan suhu.

Adaptasi dan penyesuaian: Spesifikasi klem ujung panel surya yang berbeda dapat disesuaikan dengan modul fotovoltaik dengan ketebalan berbeda (biasanya 20-50mm) dan jenis bingkai berbeda (seperti paduan aluminium, plastik yang diperkuat fiberglass), memenuhi beragam persyaratan pemasangan.

Penjepit rel ujung banyak digunakan dalam skenario seperti pembangkit listrik fotovoltaik yang dipasang di tanah, sistem fotovoltaik terdistribusi di atap, dan dinding tirai fotovoltaik. Ini sangat cocok untuk struktur pemasangan datar atau miring yang sisi komponennya perlu diperbaiki. Ini adalah komponen pemasangan tambahan yang sangat diperlukan dalam sistem pendukung fotovoltaik.

Penjepit ujung dibagi menjadi empat jenis:

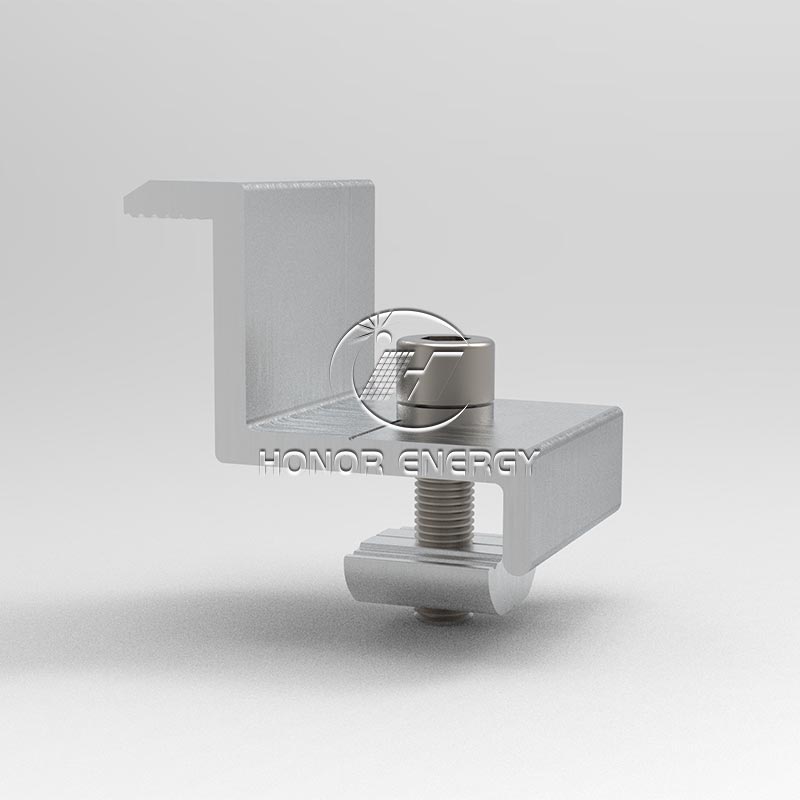

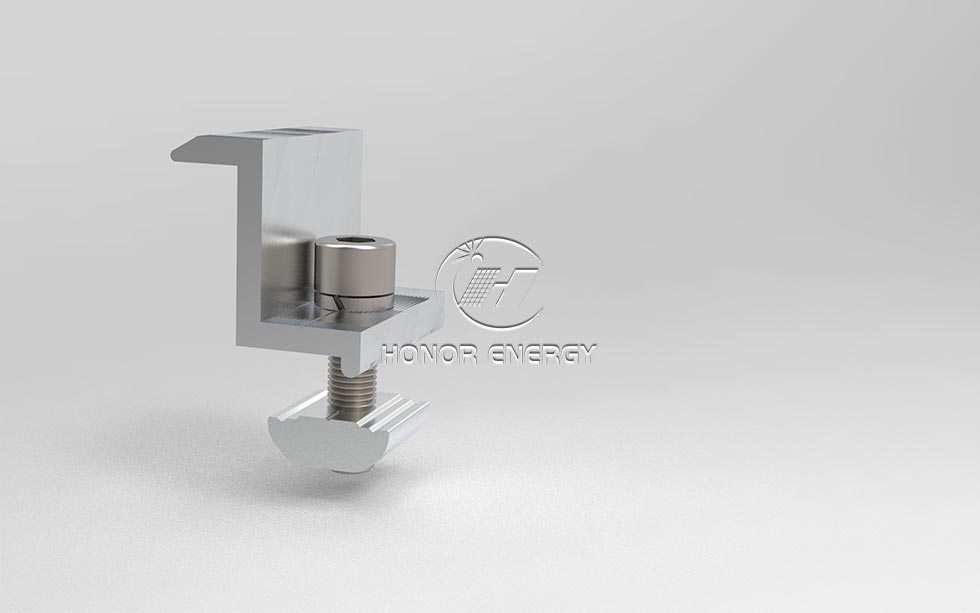

1. Penjepit ujung biasa: Penyesuaian baut disesuaikan dengan komponen dengan berbagai ketebalan, secara fleksibel merespons perbedaan spesifikasi.

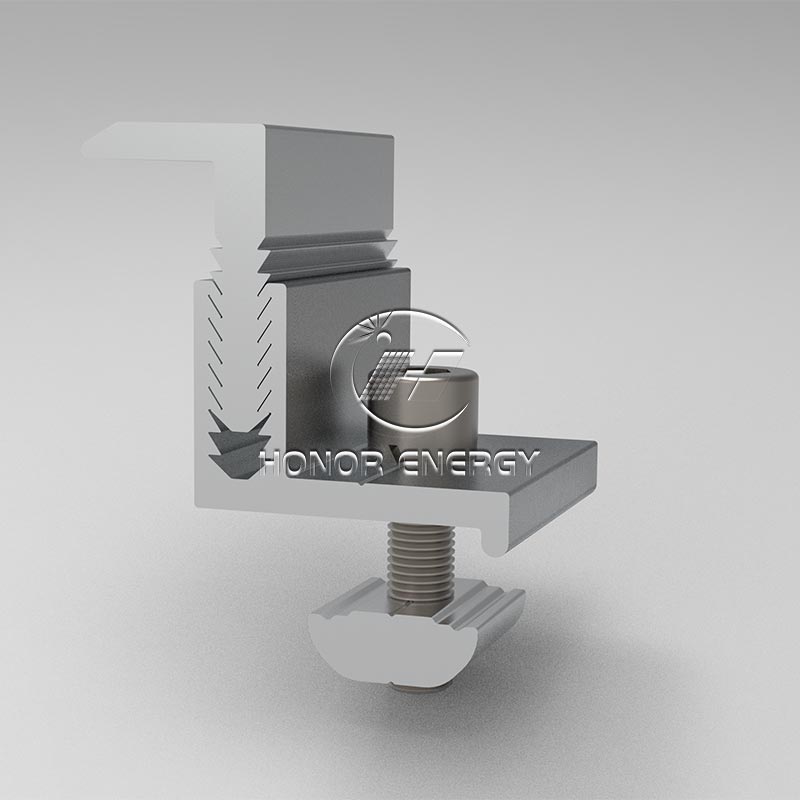

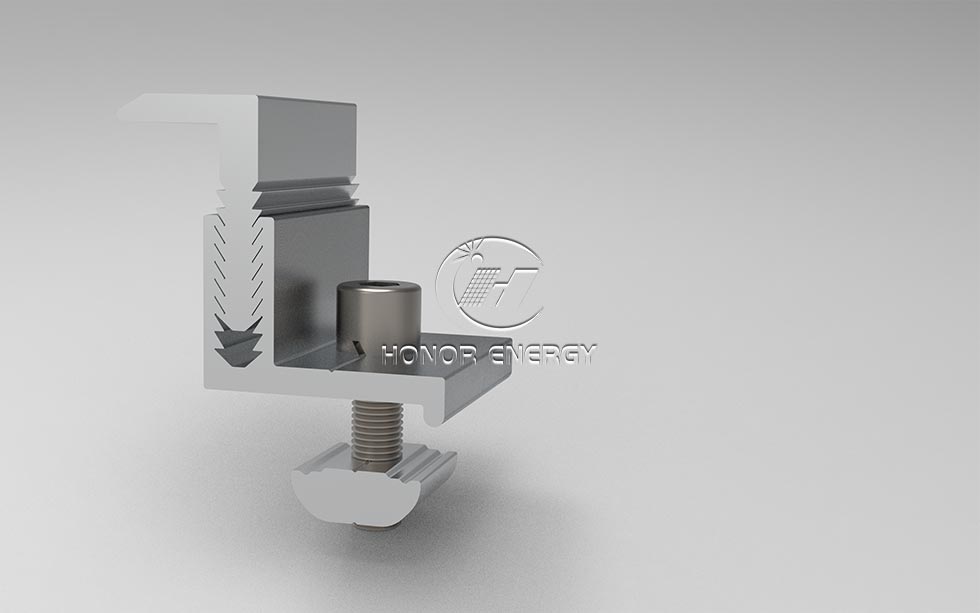

2. Penjepit ujung yang dapat disesuaikan: Penyesuaian baut disesuaikan dengan komponen dengan berbagai ketebalan, secara fleksibel merespons perbedaan spesifikasi.
3. Penjepit ujung sayap plastik: Dengan flensa dan gasket plastik, tahan gores, mengurangi stres, dan melindungi rangka.

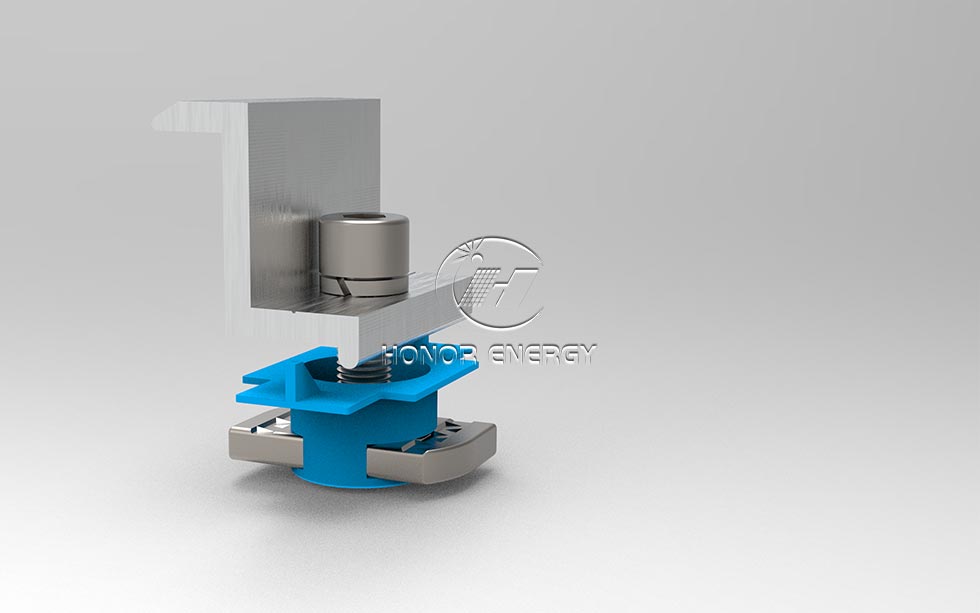

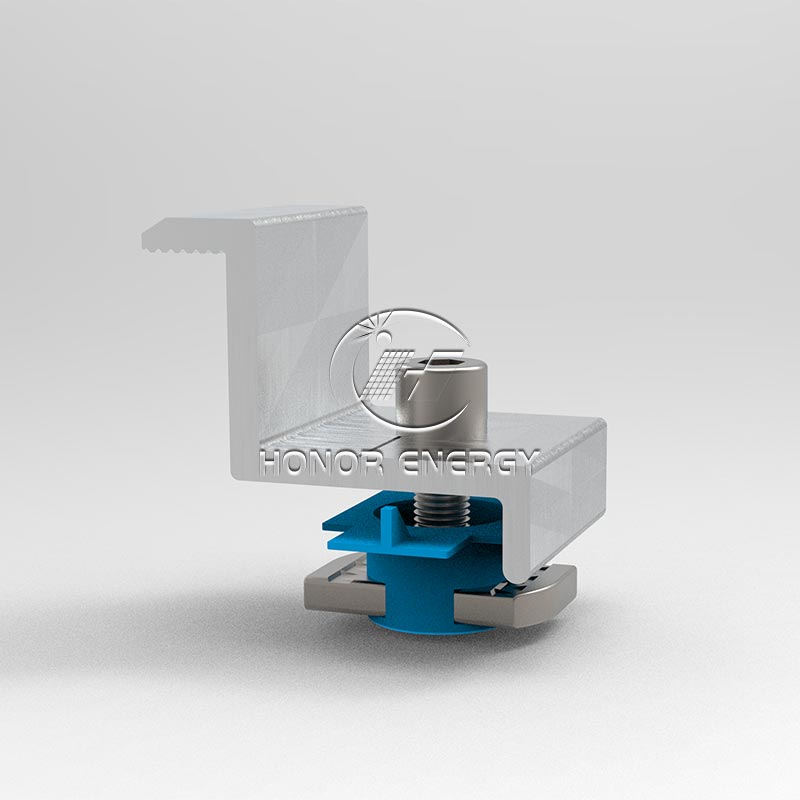

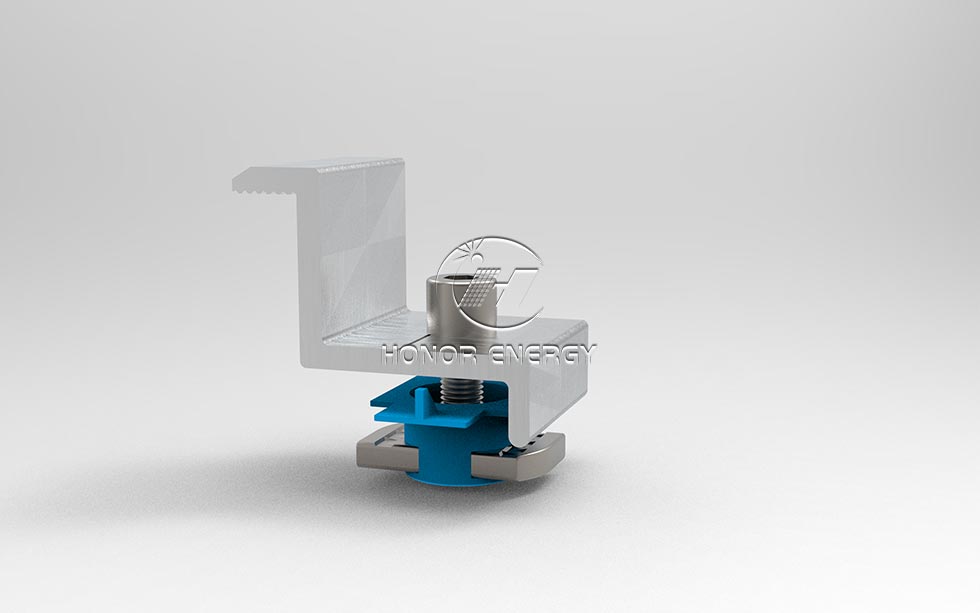

4. Penjepit ujung cepat: Desain snap-on/slot memungkinkan pemasangan cepat tanpa alat dan mempercepat konstruksi skala besar.

keuntungan

1. Berbagai macam model tercakup: dapat disesuaikan, standar, sayap plastik, dan model cepat semuanya tersedia, kompatibel dengan komponen mulai dari 20 hingga 55mm, memenuhi semua persyaratan untuk ketahanan gores dan pemasangan cepat.
2. Poin bonus detail: model sayap plastik dilengkapi bingkai pelindung penyangga ganda, model yang dapat disesuaikan disetel dengan tepat, model hitam memiliki perpaduan pemandangan matte, dan snap-on pemasangan cepat telah diuji ketahanannya setelah 100,000 siklus.
3. Jaminan Ketenangan pikiran: Sertifikasi IEC + garansi 12 tahun, pembelian massal dengan kerugian rendah dan ketenangan pikiran

Petunjuk Instalasi

Sebelum instalasi

Periksa apakah modelnya sesuai dengan ketebalan penjepit ujung surya (20-55mm), dan bersihkan noda oli dan debu pada permukaan pemasangan.

Prosedur instalasi

Penentuan posisi: Tempatkan badan penjepit di tengah antara sisi komponen dan rel pemandu, dan sejajarkan tepinya.
Pra-perbaikan: Kencangkan baut secara manual untuk memberikan tenaga ringan dan meratakan komponen.
Pengencangan: Gunakan kunci torsi untuk mengencangkan pada 8-12N · m untuk memastikan pemasangan yang kencang tanpa kelonggaran.

Catatan Edisi Khusus

Penjepit ujung sayap plastik: Flensa plastik harus benar-benar sejajar dengan tepi komponen.
Penjepit ujung cepat: Setelah mendorong ke dalam slot kartu, tekan gesper hingga terkunci dengan bunyi "klik", lalu dorong perlahan hingga tidak ada perpindahan.
