L-Foot Pemasangan Tenaga Surya

Kami telah berkecimpung dalam bisnis pemasangan tenaga surya selama bertahun-tahun, dan di sini di Xiamen Honor Energy. Permukaan Solar Mounting L-Foot diolah dengan anodisasi untuk meningkatkan ketahanan oksidasi dan daya tahan luar ruangan. Dengan struktur kompak berbentuk L, kaki PV L menyediakan koneksi yang stabil antara rel surya dan struktur pendukung. Ini kompatibel dengan rel pemasangan tenaga surya umum, termasuk profil 41×41 mm dan 41×62 mm, dan banyak digunakan dalam sistem atap logam, instalasi atap beton, dan struktur pemasangan tenaga surya yang dipasang di tanah.

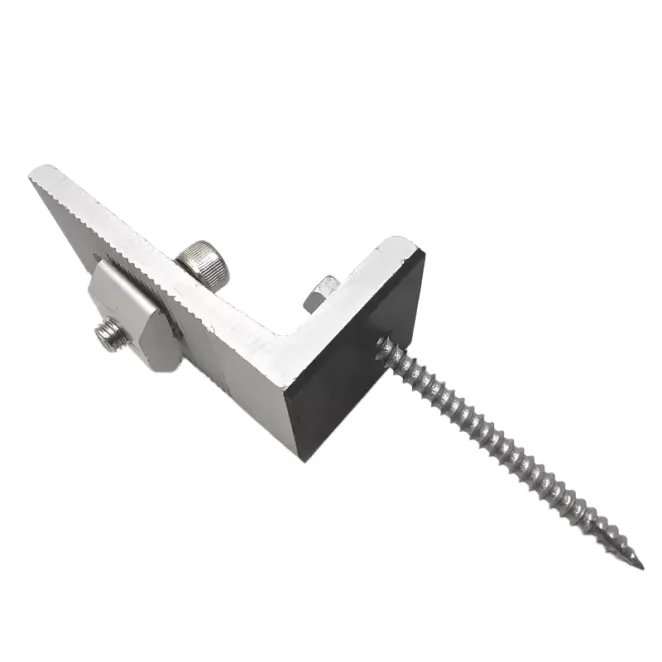

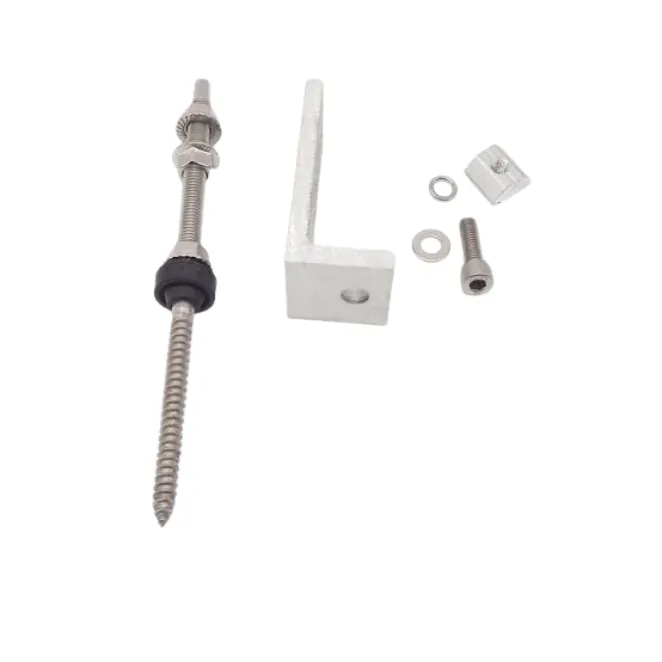

Struktur Kaki L Pemasangan Surya

Kaki PV L adalah braket sudut kanan yang digunakan dalam sistem pemasangan tenaga surya untuk menghubungkan rel fotovoltaik dengan struktur pendukung. Ini mentransfer beban mekanis dari modul surya dan rel ke atap atau pondasi.

Jalur pemuatan tipikal adalah:

Modul Surya → Rel → Kaki L → Struktur Atap/Fondasi

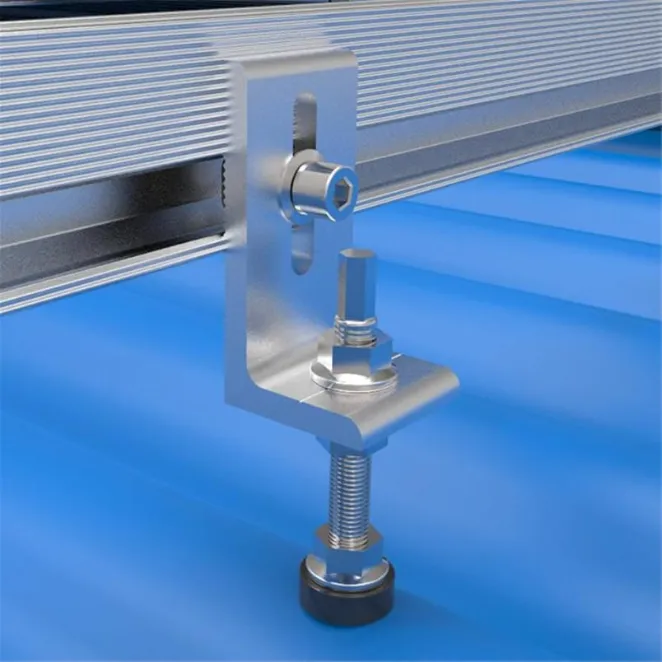

Basis horizontal dipasang pada permukaan penyangga, sedangkan bagian vertikal dihubungkan dengan rel surya melalui baut. Desain berlubang memungkinkan penyesuaian posisi selama pemasangan, meningkatkan keselarasan rel, dan kompatibilitas dengan kondisi atap yang berbeda.

Perawatan Bahan dan Permukaan

Paduan Aluminium 6005-T5

Kaki L pemasangan surya sebagian besar dibuat dari paduan aluminium 6005-T5, yang menawarkan keseimbangan kekuatan, desain ringan, dan ketahanan terhadap korosi.

Permukaan anodisasi membentuk lapisan oksida pelindung yang meningkatkan ketahanan terhadap kelembapan, oksidasi, dan paparan lingkungan luar ruangan. Untuk aplikasi di lingkungan pesisir atau lingkungan yang sangat korosif, alternatif baja tahan karat dapat dipilih sesuai dengan kebutuhan proyek.

Fitur Produk

Desain Koneksi yang Dapat Disesuaikan

Desain slot terintegrasi memungkinkan pemosisian fleksibel antara kaki L dan rel surya, membantu menjaga keselarasan di berbagai struktur pemasangan.

Konstruksi Aluminium Ringan

Struktur paduan aluminium mengurangi berat komponen sekaligus mempertahankan kekuatan mekanik yang diperlukan untuk aplikasi pemasangan fotovoltaik. Hal ini membuatnya cocok untuk proyek tenaga surya skala besar yang mengutamakan bobot komponen dan efisiensi pemasangan.

Kompatibilitas Rel

Kaki L pemasangan tenaga surya kompatibel dengan profil rel PV yang umum digunakan, termasuk:

· Rel aluminium 41×41 mm

· Rel aluminium 41×62 mm

· Sistem kereta api yang disesuaikan

Karakteristik Kinerja

Dukungan Beban Struktural

Kinerja beban kaki L pemasangan tenaga surya bergantung pada tingkat material, ketebalan, dimensi, metode pemasangan, dan desain sistem.

Sistem pemasangan PV pada umumnya menggunakan kaki L dirancang untuk aplikasi dengan kecepatan angin hingga 60 m/s dan beban salju sekitar 1,4-1,5 kN/m². Kinerja sebenarnya bergantung pada perhitungan struktural spesifik proyek dan kondisi lingkungan.

Ketahanan Korosi

Kombinasi pengencang aluminium anodized dan baja tahan karat memberikan ketahanan terhadap korosi untuk aplikasi fotovoltaik luar ruangan jangka panjang. Pemilihan material yang tepat membantu mengurangi risiko korosi yang disebabkan oleh paparan lingkungan dan masalah kompatibilitas logam.

Proses Manufaktur

Kaki L pemasangan tenaga surya diproduksi melalui proses termasuk stamping, pemrosesan ekstrusi, dan pemesinan CNC.

Untuk produksi standar volume tinggi, stamping memberikan dimensi yang konsisten dan manufaktur yang efisien. Pemesinan CNC digunakan untuk desain khusus, dimensi khusus, dan kebutuhan volume rendah.

Kualitas manufaktur berfokus pada:

· Akurasi dimensi

· Presisi slot dan lubang

· Konsistensi perawatan permukaan

· Integritas struktural

Proses anodisasi meningkatkan kinerja permukaan komponen aluminium dengan meningkatkan kekerasan, ketahanan korosi, dan ketahanan cuaca.

Aplikasi

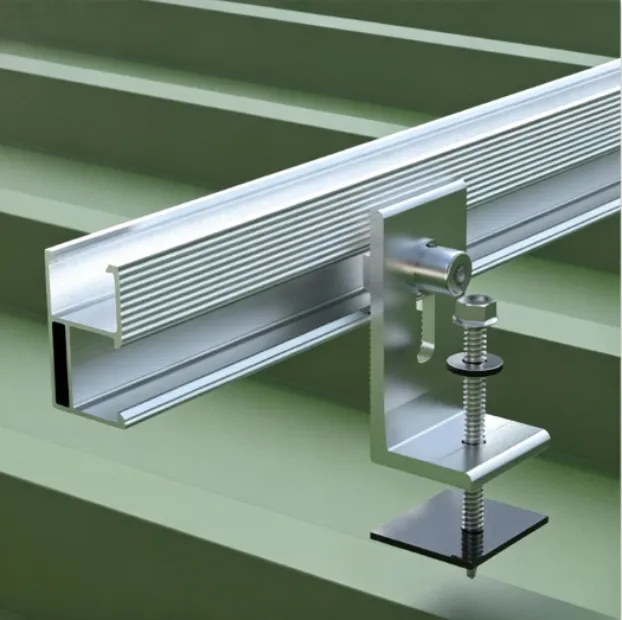

Tata Surya Atap Logam

Kaki L pemasangan surya banyak digunakan pada atap logam trapesium dan bergelombang. Struktur kompaknya memungkinkan rel PV dihubungkan langsung ke struktur pendukung atap menggunakan pengencang yang sesuai.

Sistem Atap Jahitan Berdiri

Untuk atap jahitan berdiri, kaki L dapat dipadukan dengan penjepit atap untuk memberikan sambungan rel tanpa langsung menembus permukaan atap.

Sistem Atap Beton

Pada atap beton, kaki L dapat dipasang dengan alas pemasangan atau jangkar yang sesuai untuk menghubungkan rel PV dan menopang modul surya.

Struktur Surya yang Dipasang di Tanah

L-Foot Pemasangan Tenaga Surya juga dapat digunakan pada sistem tenaga surya yang dipasang di darat yang memerlukan sambungan rel yang dapat disesuaikan dan komponen pemasangan yang ringkas.

Cara Memilih L-Feet Pemasangan Tenaga Surya

Pemilihan Bahan

Untuk aplikasi fotovoltaik standar, paduan aluminium 6005-T5 dengan perlakuan anodisasi biasanya dipilih karena rasio kekuatan terhadap berat dan ketahanan terhadap korosi.

Untuk wilayah pesisir, lingkungan industri, atau lokasi dengan paparan korosi yang lebih tinggi, baja tahan karat atau bahan tahan korosi lainnya dapat dipilih.

Pemilihan Ketebalan

Ketebalan akhir harus dipilih sesuai dengan kebutuhan beban sistem, kondisi atap, dan desain pemasangan.

Pemilihan Dimensi

Dimensi kaki L harus sesuai dengan sistem rel surya dan struktur pemasangan. Parameter penting termasuk ukuran alas, tinggi vertikal, posisi slot, dan desain lubang pemasangan.

Dimensi yang disesuaikan dapat dikembangkan sesuai dengan struktur pemasangan surya yang berbeda.

Panduan Seleksi Cepat

Pertanyaan Umum

Q1. Apa itu kaki L pemasangan tenaga surya?

Kaki L pemasangan surya adalah braket aluminium berbentuk L yang digunakan untuk menghubungkan rel PV dengan struktur atap atau pondasi pemasangan. Ini berfungsi sebagai komponen koneksi utama dalam sistem pemasangan surya.

Q2. Bahan apa yang digunakan untuk kaki PV L?

Sebagian besar kaki PV L terbuat dari paduan aluminium 6005-T5 karena kekuatan mekanik, sifat ringan, dan ketahanan terhadap korosi.

Q3. Di mana kaki L digunakan?

Pemasangan Tenaga Surya Kaki L biasanya digunakan dalam sistem atap logam, instalasi tenaga surya atap beton, struktur PV yang dipasang di tanah, dan proyek fotovoltaik komersial.

Q4. Bisakah kaki L pemasangan tenaga surya disesuaikan?

Ya. Dimensi, ketebalan, desain slot, perawatan permukaan, dan metode sambungan dapat disesuaikan menurut struktur pemasangan surya yang berbeda.

Q5. Berapa umur yang diharapkan dari kaki aluminium L?

Jika dipilih dengan tepat dengan bahan yang sesuai, perawatan permukaan, dan komponen pemasangan yang kompatibel, kaki L aluminium anodisasi dapat memenuhi persyaratan pengoperasian sistem fotovoltaik jangka panjang.

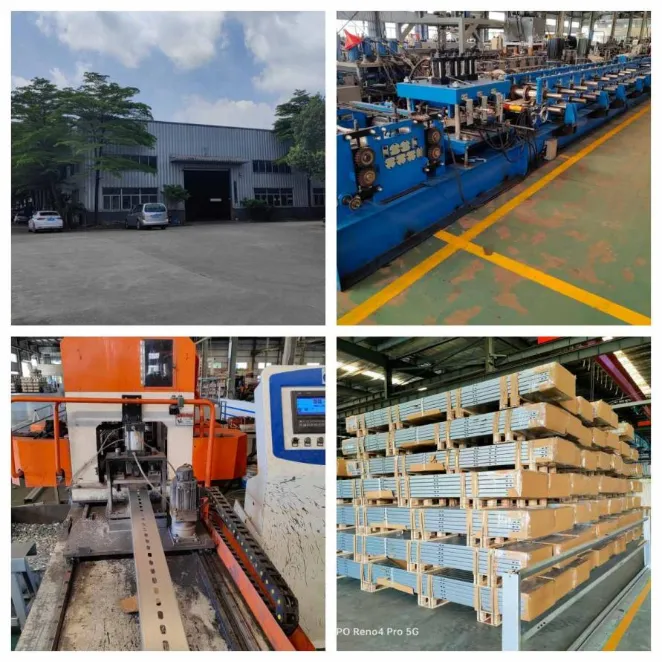

Pabrik & Kontrol Kualitas

Xiamen Honor Energy memproduksi aksesori pemasangan tenaga surya melalui proses manufaktur yang terkendali, termasuk pemeriksaan bahan mentah, pembentukan atau pemesinan, perawatan permukaan, dan verifikasi kualitas akhir.

Kontrol kualitas berfokus pada konsistensi material, akurasi dimensi, kualitas perawatan permukaan, dan kinerja produk.

Pilihan pengemasan termasuk mengekspor palet kayu dan palet baja untuk melindungi komponen selama pengangkutan.

Sertifikasi

Xiamen Honor Energy mengikuti standar manajemen kualitas untuk produksi komponen pemasangan tenaga surya, termasuk:

· Sistem Manajemen Mutu ISO 9001

· Persyaratan kepatuhan terkait CE

· Referensi standar JIS
