Pelat Penghubung Tenaga Surya

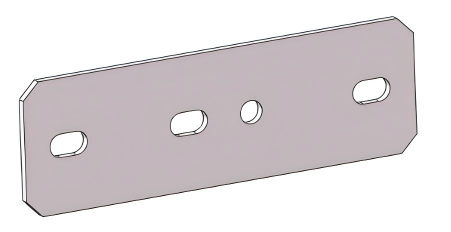

Bagian yang disebut Pelat Penyambung Surya pada dasarnya adalah potongan logam pipih yang kuat, berbentuk persegi panjang yang tebal. Itu dibuat kokoh dari baja berkekuatan tinggi yang dilapisi untuk mencegah karat. Banyak lubang baut yang dibor ke dalamnya dengan pola yang sangat spesifik dan terencana. Tugas utamanya adalah menjadi penghubung yang sangat kokoh. Ini bertindak seperti konektor tugas berat yang menyatukan dan mengunci dua bagian utama struktur pendukung: balok horizontal yang menahan panel surya dan tiang vertikal yang ditancapkan di tanah. Dengan menyatukan bagian-bagian ini secara erat, semua beban dan gaya dari panel dan angin dapat dipindahkan dengan aman ke seluruh struktur dan masuk ke dalam tanah.

Metode koneksi

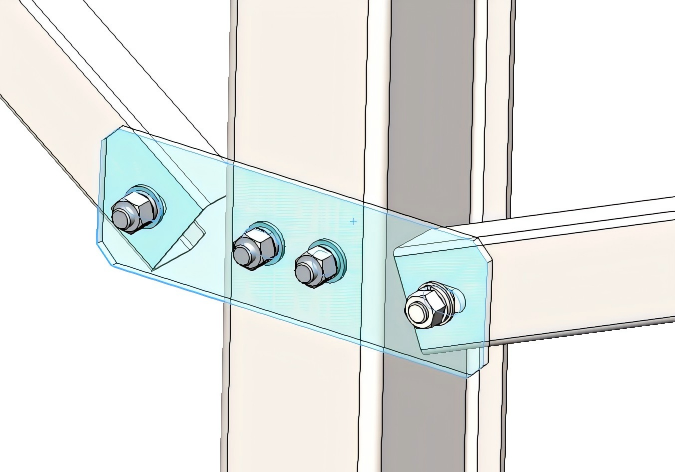

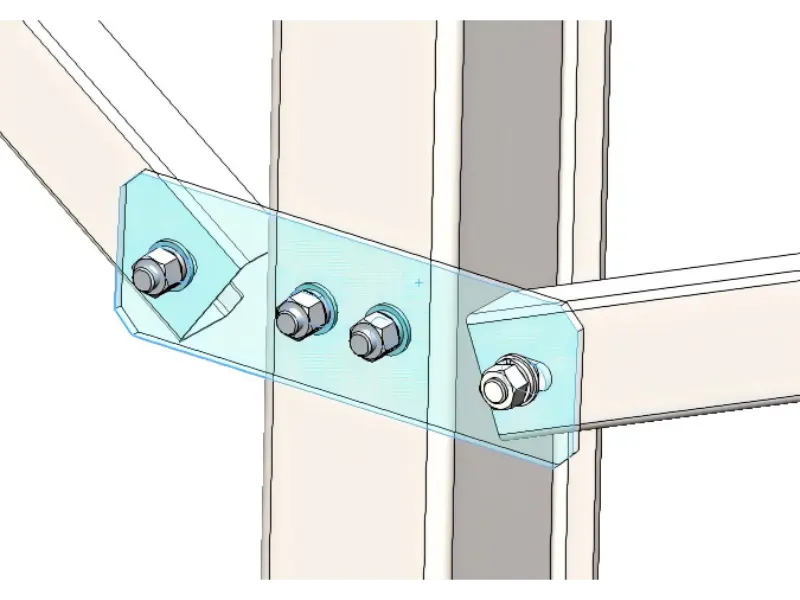

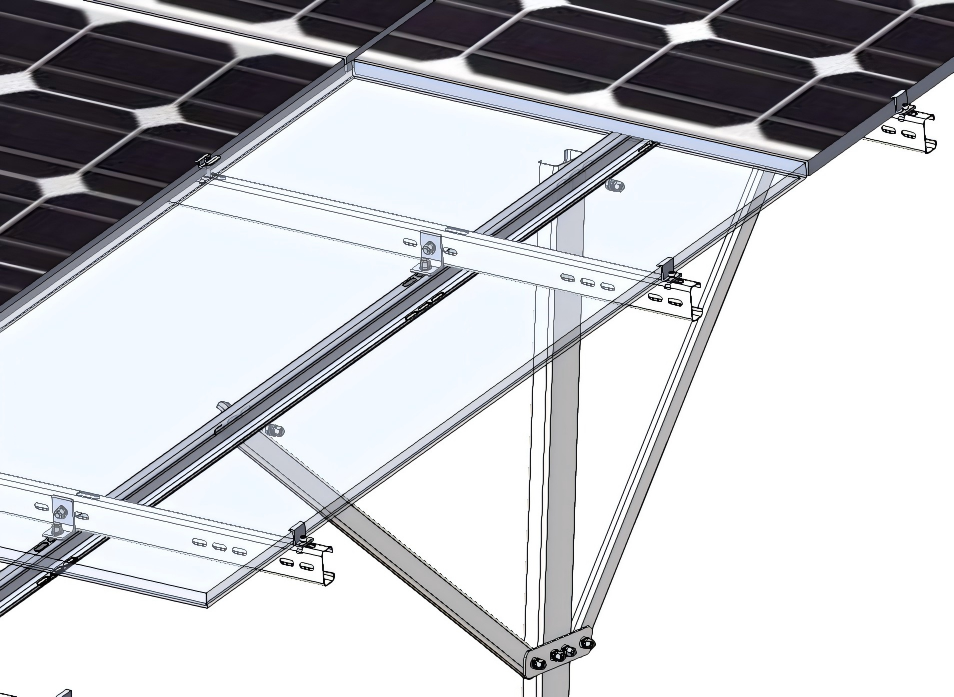

Penyambungan pelat surya umumnya ditemukan pada sistem penyangga tanah satu kolom atau sistem penyangga tanah yang memerlukan penyangga diagonal tambahan. Hal ini karena secara efektif memindahkan semua gaya ke kolom utama, sehingga memperkuat panjang balok memanjang utama dan mengamankannya pada tempatnya. Minimal harus terdapat empat lubang: lubang luar untuk menyambung penyangga diagonal, dan dua lubang tengah untuk menyambung kolom utama.

Lubang pelat penghubung dudukan surya di kedua sisi biasanya disusun berpasangan, karena biasanya hanya dua kabel miring yang perlu dipasang ke kolom. Lubang-lubang pusat umumnya disusun berpasangan secara horizontal atau berpasangan secara vertikal. Meskipun orientasinya berbeda, distribusi tegangan pada dasarnya tetap sama. Saat ini, lubang biasanya dirancang dalam susunan vertikal untuk menghindari konsentrasi tegangan sepanjang garis horizontal yang sama, sehingga meningkatkan stabilitas.

Fitur desain

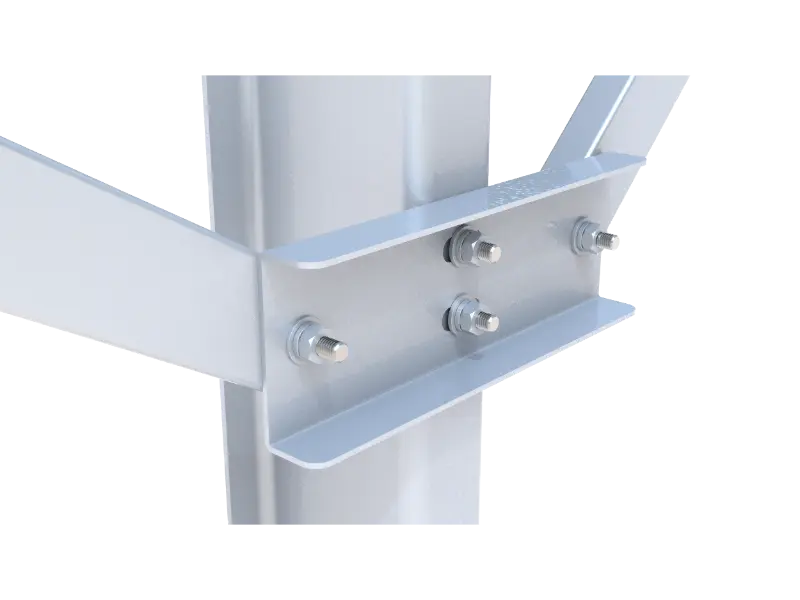

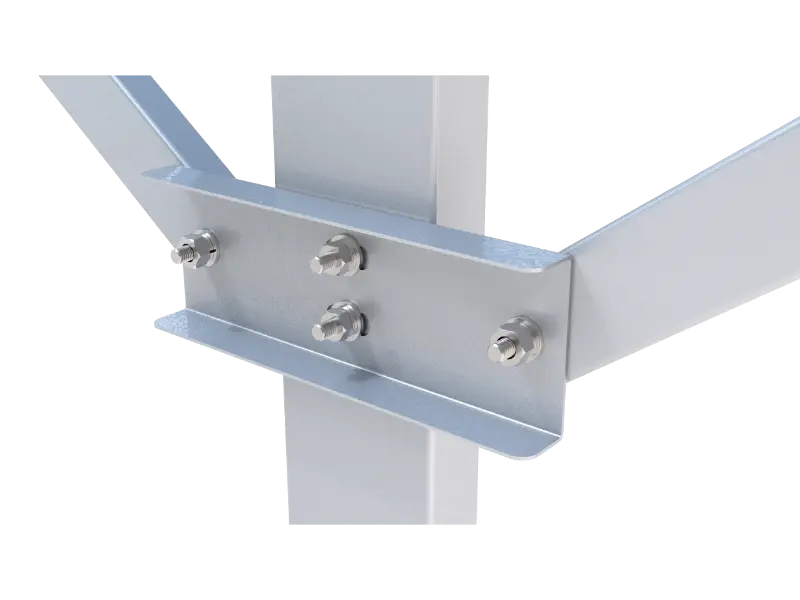

Pelat penghubung tenaga surya Mount juga memiliki desain yang cerdas: tepi atas dan bawahnya ditekuk atau dilipat. Pembangun sering menggunakan bentuk ini di tempat yang banyak berangin kencang atau salju. Tepi terlipat pada pelat penghubung berfungsi seperti sudut yang diperkuat pada kotak pengiriman yang kokoh. Ini bukan hanya untuk penampilan; itu sebenarnya mengunci logam menjadi bentuk yang jauh lebih kaku yang tahan terhadap lentur.
