Kliploks Atap PV: Cocokkan Profil, Pasang dengan Benar

HEnergi kehormatan, pemasok profesional yang berspesialisasi dalamAksesori sistem pemasangan PV. Dari kliplok atap hingga rel yang serasi, kami menawarkan rangkaian lengkap solusi terpadu. Kliplok kami mencakup tipe sudut, jahitan berdiri, trapesium, dan desain terintegrasi terbaru, kompatibel dengan hampir semua lembaran baja berprofil utama di pasaran, dengan penyesuaian non-standar juga tersedia. Di sisi rel, kami menyediakan rel aluminium berkekuatan tinggi dan konektor baja tahan karat dalam berbagai spesifikasi untuk memenuhi persyaratan beban dan bentang yang berbeda. Baik Anda perusahaan EPC, pemasang, atau orang yang benar-benar membayar tagihan – Xiamen Honor Energy memberi Anda produk yang solid dan dukungan yang cepat dan tanpa kerumitan.

Sekarang, tentang kliplok atap: tugas utamanya cukup sederhana – mereka menggigit bagian atap baja yang terangkat dan menopang seluruh rel PV dan sistem panel. Mari kita uraikan sedikit.
Pertama, mereka menjaga panel tetap di tempatnya. Itulah intinya – memastikan modul Anda tetap bertahan saat hujan, angin, atau cuaca apa pun.
Kedua – dan ini merupakan masalah besar untuk atap tipe sudut dan atap jahitan berdiri – kliplok ini tidak memerlukan satu lubang bor. Tidak ada lubang berarti tidak ada kebocoran. Anda menjaga kedap air asli atap tetap utuh, itulah yang Anda inginkan saat menangani atap pabrik atau gudang. Hal ini membuatnya cocok untuk atap industri atau gudang besar.

Meningkatkan ketahanan angin – Beberapa kliplok dirancang khusus sebagai jenis anti pengangkatan, sehingga memberikan daya penahan ekstra terhadap gaya angkat yang kuat saat badai.

Mengakomodasi profil rusuk yang berbeda – kliplok dapat dibuat khusus agar sesuai dengan bentuk dan ukuran rusuk lembaran baja yang tepat, sehingga memastikan kesesuaiannya.
Selain itu, kliplok juga digunakan dalam sistem tahan angin topan, perangkat anti luncuran salju, dan bahkan untuk memasang panel aluminium dekoratif di atap.

Fitur Utama Kliplok Atap

Tidak ada kompromi dalam hal ketahanan air – Ini adalah nilai jual terbesar. Karena tidak ada lubang yang dibor, membran kedap air asli tetap utuh. Kliplok dengan jahitan berdiri, khususnya, langsung menggigit bagian tepi yang terkunci, sehingga hampir menghilangkan risiko kebocoran.



Pemasangan cepat – Banyak komponen yang dapat dirakit sebelumnya di pabrik; di lokasi, Anda cukup menjepitkannya pada tempatnya dan mengencangkan bautnya. Ini menghemat waktu dan tenaga.
Ringan dan tahan korosi – Kebanyakan kliplok terbuat dari paduan aluminium (misalnya, 6063-T5 atau 6005-T5) dengan permukaan akhir yang dianodisasi. Mereka menambahkan sedikit beban tambahan ke atap dan lulus uji semprotan garam selama 1000 jam atau lebih.



Namun kliplok juga mempunyai kekurangan – Meskipun tidak dapat menembus, kliplok tidak melekat secara permanen pada atap. Di bawah beban angin, salju, atau seismik jangka panjang, komponen tersebut mungkin secara bertahap mengendur atau bahkan terlepas. Oleh karena itu, inspeksi rutin sangat penting.
Kapasitas beban harus diperiksa terlebih dahulu – Atap baja berprofil memiliki kapasitas menahan beban yang terbatas. Bobot tambahan dari sistem PV tidak boleh melebihi beban desain awal. Praktik industri menyarankan sekitar 0,15 kN/m² untuk muatan baru; kenyataannya, berat total panel ditambah sistem pemasangan biasanya berkisar antara 20 dan 35 kg per meter persegi. Selalu dapatkan gambar struktur asli dan lakukan verifikasi beban sebelum pemasangan.

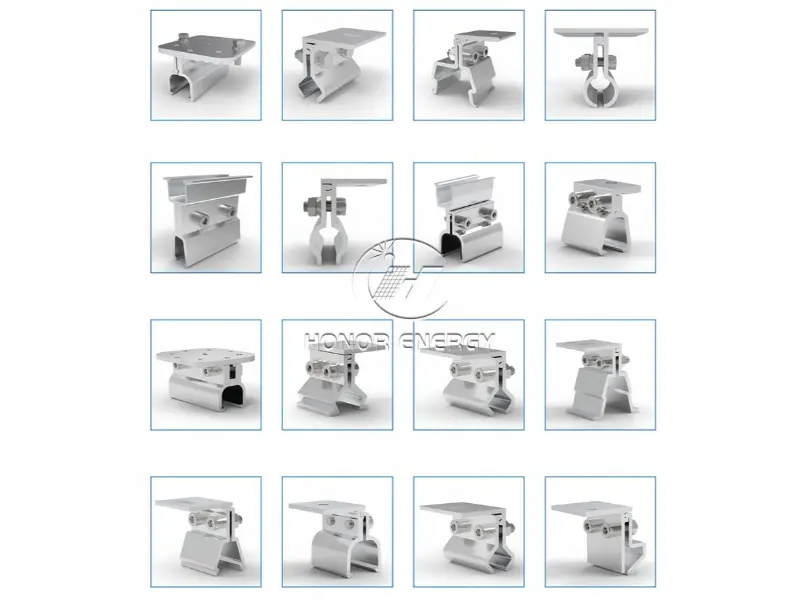

Jenis Utama Atap Kliploks

Pilihan kliplok bergantung sepenuhnya pada profil lembaran baja. Bentuk tulang rusuk yang berbeda memerlukan desain kliplok yang berbeda.

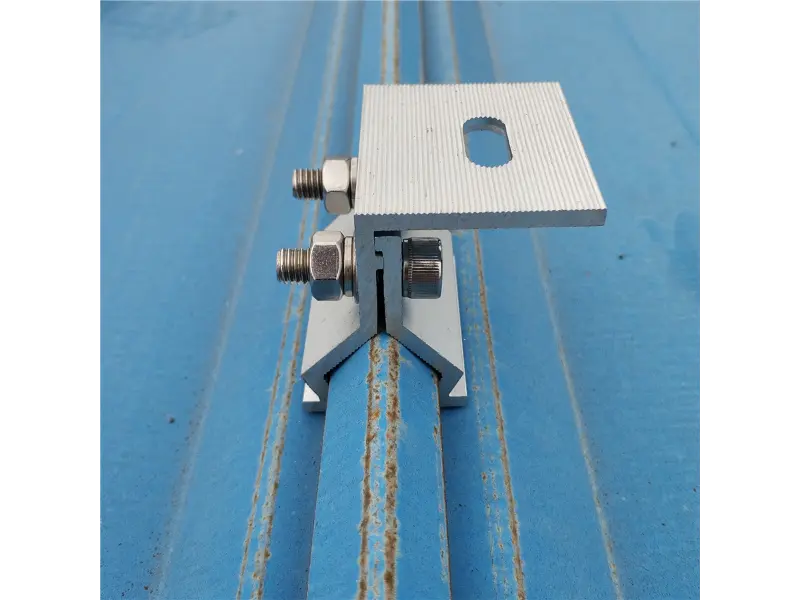

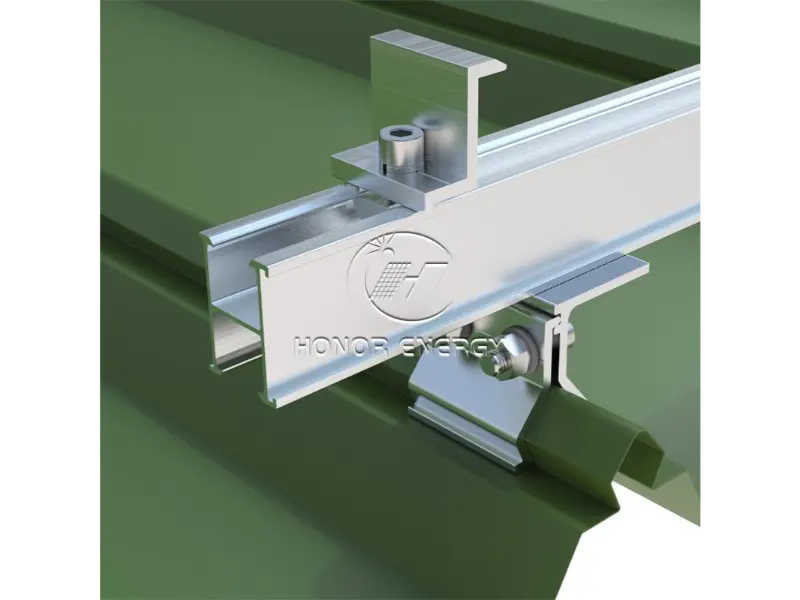

Kliplok tipe sudut

Profil atap yang cocok: Lembaran baja berprofil tipe sudut (model umum: 470, 760, 820, dll.).
Seprai tipe sudut dilengkapi dengan rusuk miring – bentuknya sempurna untuk dipegang kliplok. Kliplok kami memiliki rahang yang dirancang untuk menggigit tulang rusuk itu, dan bagian terbaiknya? Anda tidak membuat satu lubang pun di atap. Pemasangannya mudah: posisikan kliplok aluminium di atas rusuk dan kencangkan bautnya.
Saat ini, kliplok tipe sudut terintegrasi telah tersedia sehingga tidak perlu memasang rel sama sekali – modul dapat dipasang langsung ke kliplok, sehingga mengurangi waktu pemasangan secara signifikan.

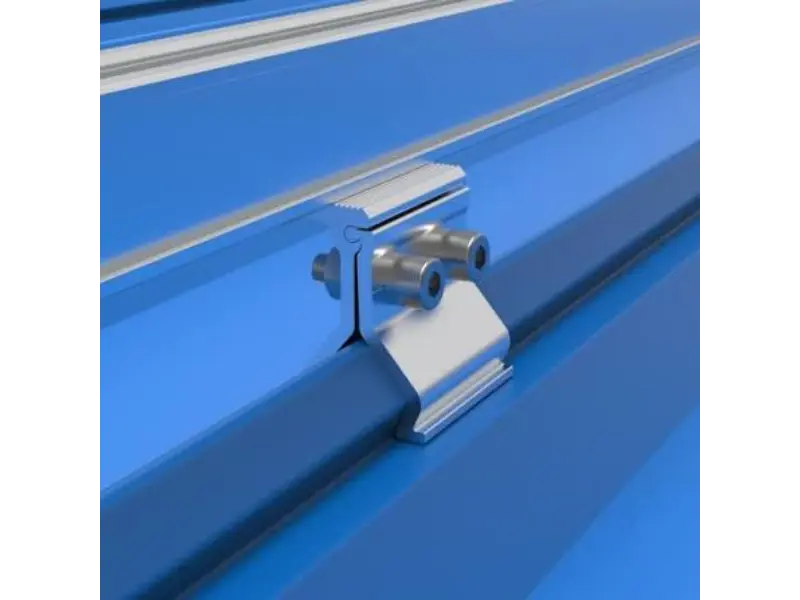

Kliplok Jahitan Berdiri

Profil atap yang cocok: Lembaran baja berprofil jahitan berdiri (model umum: 400, 430, dll.).
Tulang rusuk lembaran ini diangkat secara vertikal dan saling bertautan. kliploks cukup kencangkan ke jahitan vertikal – sekali lagi, tidak diperlukan penetrasi. Dalam proyek nyata seperti pembangkit listrik PV atap semikonduktor BOE Hefei, kliplok jahitan berdiri yang dirancang khusus digunakan untuk sistem pemasangan.



Kliplok trapesium (tipe T).

Profil atap yang cocok: Lembaran baja berprofil trapesium.
Lembaran trapesium memiliki rusuk berbentuk trapesium yang sederhana tanpa fitur penguncian yang rumit seperti tipe sudut atau jahitan berdiri. Tulang rusuk ini tidak memberikan titik kliploking yang dapat diandalkan; oleh karena itu, praktik standar yang berlaku saat ini adalah menggunakan sekrup sadap sendiri yang menembus lembaran baja dan menambatkan ke dalam purlin di bawahnya.
Kerugiannya sudah jelas – pengeboran akan melubangi lapisan kedap air, sehingga berpotensi menimbulkan jalur kebocoran. Untuk atap trapesium, tindakan kedap air ekstra sangat penting: pasang bantalan karet EPDM di antara kliplok dan lembaran baja, dan aplikasikan sealant silikon struktural tahan cuaca di sekitar setiap lubang sekrup (yang dapat bertahan lebih dari 10 tahun). Pada tahun 2023, angin topan di Nantong merobohkan 12 proyek PV – lebih dari 60% kegagalan disebabkan oleh korosi dan retakan pada titik pengeboran.



Kliplok terintegrasi

Ini adalah desain baru yang menghilangkan rel pemasangan. Kliplok dibentuk secara integral menjadi satu kesatuan, ringan dan kuat. Modul PV dapat dipasang langsung ke kliplok, sehingga menghemat biaya material dan meningkatkan kapasitas pengangkutan beban.





Tips Seleksi dan Pemasangan

Cocokkan jenis kliplok dengan profil atap – Kliplok tipe sudut tidak boleh digunakan pada lembaran trapesium, dan kliplok tipe T tidak cocok untuk profil lainnya. Ketidakcocokan menyebabkan kendor dan bocor.
Jangan mengengkol baut terlalu keras – biasanya kami menargetkan 20 hingga 30 N·m. Lebih dari itu, Anda akan menghancurkan lembaran baja, sehingga merusak lapisan kedap air.
Dan demi Tuhan, jangan lewatkan sealantnya. Celah kecil antara kliplok dan atap adalah tempat masuknya air, jadi isilah dengan benar.
Selain itu, cobalah untuk menghindari bekerja pada hari hujan. Kelembapan akan mematikan daya rekat sealant, dan itulah penyebab kebocoran di kemudian hari.

Hal terakhir – lakukan pemeriksaan rutin. Lakukan pemasangan baut dan sealant sekali lagi setiap enam bulan, dan selalu lakukan putaran ekstra setelah badai besar atau hujan salju lebat.
Jangan biarkan ukurannya membodohi Anda – kliplok melakukan pekerjaan berat. Dapatkan tipe yang tepat dan pasang dengan baik, dan Anda akan memiliki sistem yang cepat, anti bocor, dan andal. Lakukan kesalahan, dan Anda akan membayarnya – generasi yang lebih rendah, kerusakan atap, atau lebih buruk lagi, panel terlepas. Caranya sederhana: cocokkan kliplok Anda dengan atap, kencangkan dengan benar, dan terus lakukan perawatan.
