Kabel surya

Secara fungsional, kabel surya melakukan tugas penting transmisi daya dalam sistem fotovoltaik. Dari ujung output modul panel fotovoltaik ke inverter dan kemudian ke koneksi peralatan seperti kotak Combiner, perlu untuk mencapai transmisi daya rendah untuk memastikan bahwa efisiensi pembangkit listrik tidak terpengaruh oleh kinerja kabel.

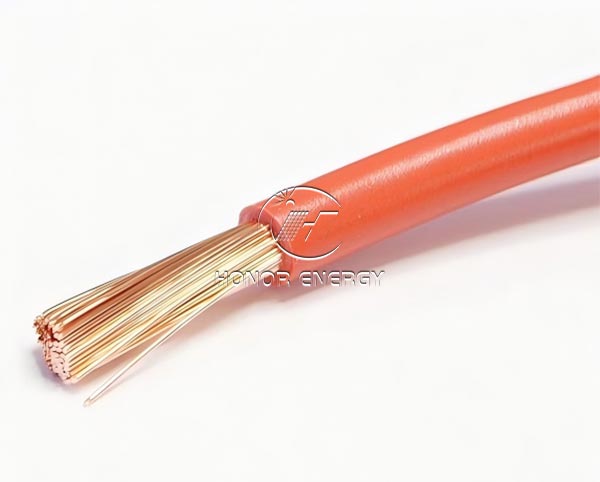

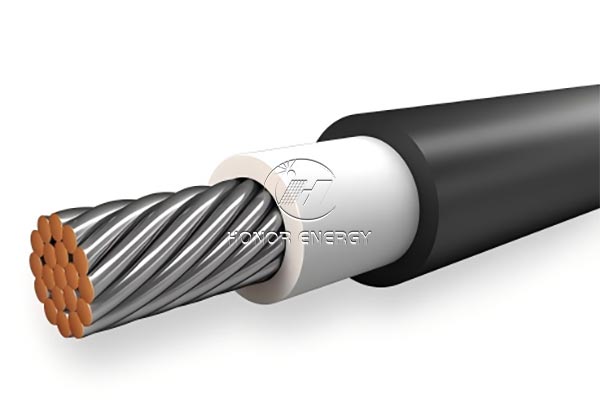

Kabel PV memiliki beberapa lapisan pelindung. Kabel dalam sebagian besar tembaga tembaga dengan kemurnian tinggi atau tembaga kaleng, dan mereka sangat pandai membawa listrik. Insulasi dan penutup luar? Mereka menggunakan bahan-bahan tangguh yang dapat bertahan dengan cuaca buruk, seperti polietilen yang saling terkait. Bahan -bahan ini dapat mengambil sinar matahari langsung, angin, dan hujan, sehingga kabel berlangsung lama.

Dalam hal kinerja, ini kompatibel dengan lingkungan yang ekstrem. Ini dapat beroperasi secara stabil dalam kisaran suhu -40 ℃ hingga 90 ℃, dengan kinerja penuaan anti -ultraviolet lebih dari 20 tahun. Itu bisa bertahan hingga ozon, dan menangani asam dan alkali juga. Itu berarti ia bekerja di segala macam tempat - seperti gurun atau kanan di tepi pantai.

Keuntungannya terletak pada keamanan dan daya tahan. Ini telah lulus tes resistensi cuaca yang ketat, tidak rentan terhadap kerapuhan pada suhu rendah, tidak kehilangan isolasi pada suhu tinggi, dan memiliki kemampuan tertentu untuk menahan guncangan mekanik. Mudah dipasang dan merupakan kabel utama untuk operasi stabil jangka panjang dari sistem fotovoltaik.

keuntungan

1. Cuaca yang tahan cuaca dan tahan lama: Cocok untuk perbedaan suhu ekstrem dari -40 ℃ hingga 90 ℃, tahan terhadap penuaan ultraviolet hingga 25 tahun, tidak ada retak atau mengeras di luar ruangan.
2. Limbah Rendah, Efisiensi Tinggi: Konduktor tembaga bebas oksigen dengan kemurnian tinggi mengurangi kehilangan transmisi lebih dari 5% dibandingkan dengan kabel biasa.
3.Plexible dan Mudah Dipasang: Mempertahankan fleksibilitas yang baik pada suhu rendah, tahan terhadap guncangan mekanis, dan lebih mudah dipasang dalam skenario yang kompleks.

4. Ini bermain dengan baik dengan semua jenis panel surya dan inverter. Dan itu terus berjalan mantap, apakah itu di padang pasir atau di tepi pantai.

Panduan Instalasi

1. Pilih kabel yang tepat: Tergantung pada seberapa besar sistem tenaga surya dan apa yang dibutuhkannya, Anda memerlukan kabel yang dapat membawa arus yang cukup, menangani cuaca, menahan lampu UV, dan banyak lagi. Juga, tegangan pengenalnya harus sesuai dengan kebutuhan tegangan kerja sistem.

2. Ketika menyiapkan kabel PV surya, jaga kabel sesingkat mungkin. Jangan menjalankannya melalui tempat -tempat yang terlalu panas, lembab, atau mudah rusak. Jalan setapak untuk kabel tidak boleh menyeberang, diperas, atau dipelintir. Ketika Anda harus menekuknya, tinggalkan ruang yang cukup untuk kurva. Ambil kabel yang terisolasi plastik, misalnya-ketika Anda menekuknya, kurva harus setidaknya 10 kali lebih besar dari lebar luar kabel.

3. Memfastenkan kabel kanan: Gunakan klem atau pengencang untuk menahan kabel surya ke dalam kurung atau dinding. Saat menjalankannya lurus ke atas dan ke bawah di baki kabel, pastikan untuk mengamankan awal dan akhir kabel daya, ditambah kedua sisi tikungan atau koneksi.

4. Buat koneksi yang pasti ketat: Cari tahu berapa banyak yang harus dilepas dari kawat berdasarkan ukuran blok terminal. Dorong kawat sampai ke blok, lalu gunakan tang crimping untuk memerasnya erat -erat - ini membuat kontak tetap kokoh. Jika koneksi perlu tetap kering, bungkus dengan pita tahan air atau gunakan sambungan tahan air untuk menyegelnya.

5. Tes isolasi yang mengarah: Setelah instalasi selesai, tes isolasi harus dilakukan pada kabel fotovoltaik untuk memastikan bahwa kinerja isolasi mereka memenuhi persyaratan.
